TDR / VNA

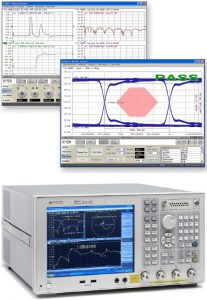

E5071C ENA TDR 의 탁월한 우수성.

- 쉽고 간단하며 직관적인 사용
- 빠르고 정확한 측정
- TDR의 문제인 ESD로부터 강함

- 20GHz Bandwidth
- 22.3ps rise time
- 100dB 이상의 광폭 Dynamic Range
- 20uVrms Low noise floor
- 자동 Deskew로 픽쳐와 프루브의 오차 문제 제거



1. One-box 고속 시리얼 디지털 신호 분석 솔루션.

(1) TDR/TDT Mode
- 동시에 시간영역와 주파주영역 분석 가능
- 빠르게 정확한 TDR/TDT 와 S-parameter 측정이 가능하다.
- 동시에 시간영역와 주파주영역 분석함으로 loss, reflections 과 crosstalk 같은 원인 인자를 쉽게 찾을 수 있다.

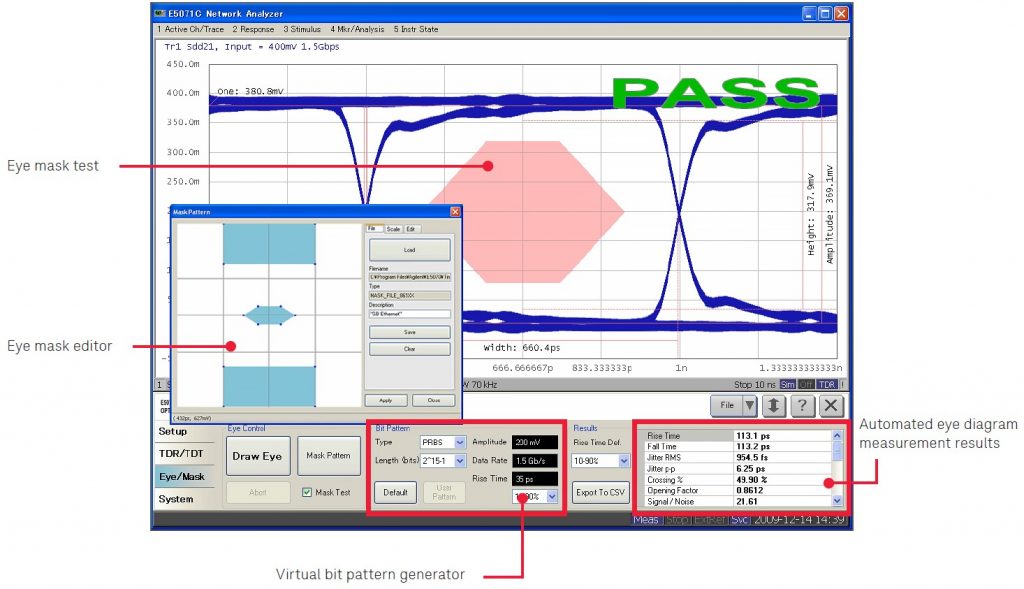

(2) Eye/Mask Mode
- ENA TDR은 eye diagram 분석 시뮬레이션을 제공한다.
- 따라서 시그널 혹은 패턴 제네레이터 등이 필요 없을 수 있다.
- PRBS, K28.5 등 산업 표준 패턴 뿐만 아니라 사용자가 직접 패턴을 운용 사용할 수 있다.



2. 고속 시리얼 디지털 신호 분석 표준에 맞는 종합 SI

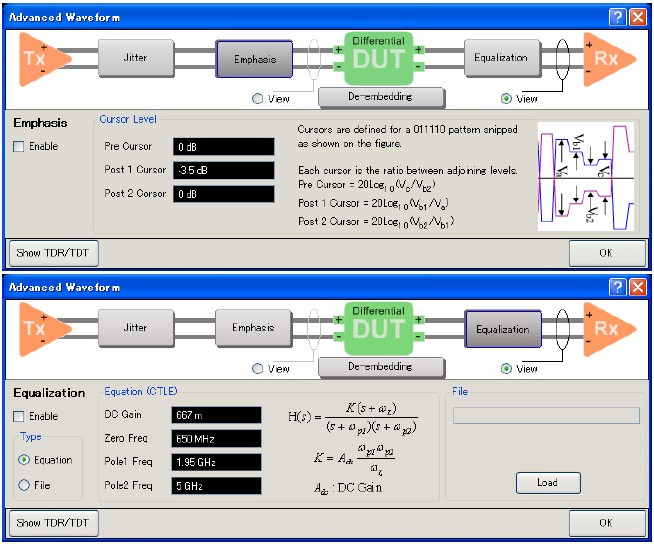

(1) 최적의 emphasis 와 equalization 시뮬레이션.
- Emphasis and Equalization 적용 운용 가능
- transmitter 에 emphasis 그리고 receiver에 equalization 적용해 시뮬레이션

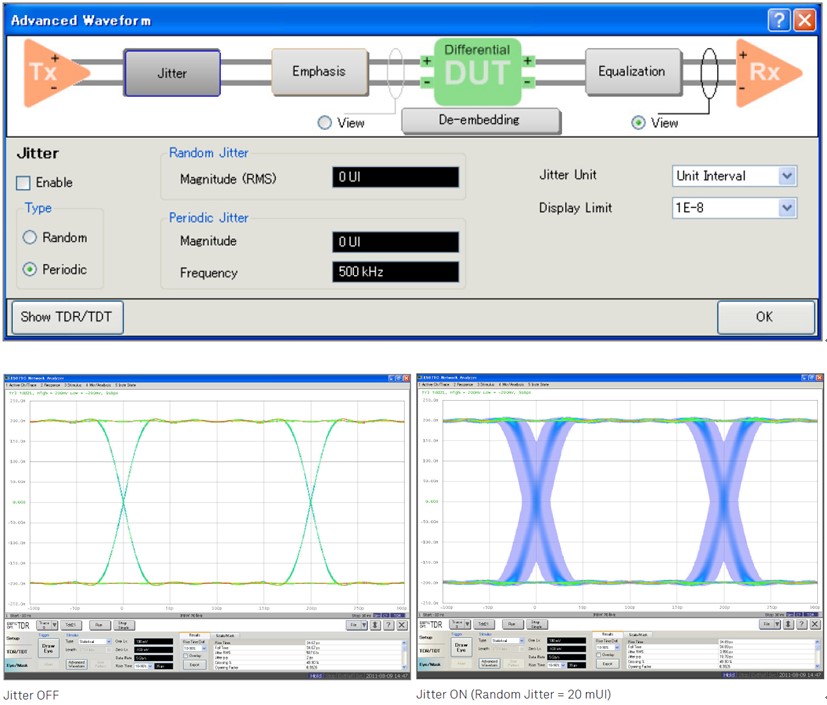

(2) Jitter 삽입 기능으로 실제 상황 분석
- ENA TDR의 지터 삽입 기능은 정확한 Receiver 내성 테스트을 실현 가능
- Random Jitter 와 Periodic(sinusoidal) Jitter 운용 가능.

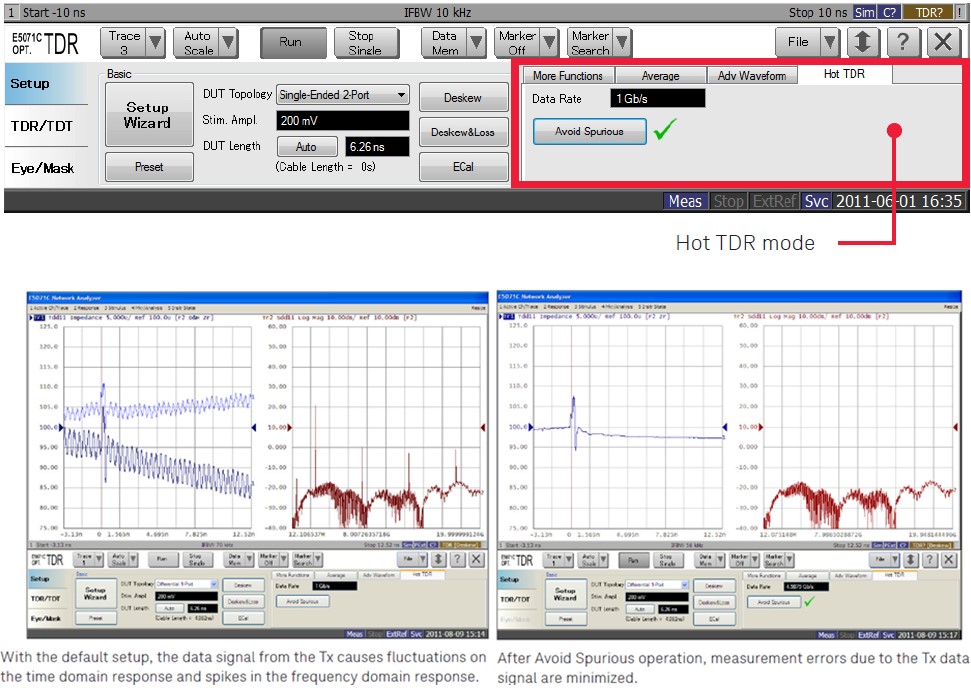

(3) Hot TDR 측정
- Hot TDR 은 전원이 인가된 상태에서 TDR과 return loss 를 측정하는 기능.
- Avoid Spurous 기능 제공으로, 실제 입력되는 신호의 고조파 성분분에 의한 TDR 영향 분석 용이.
- 측정 에러를 최소화 하기 위한 최적의 frequency sweep 기능 제공.

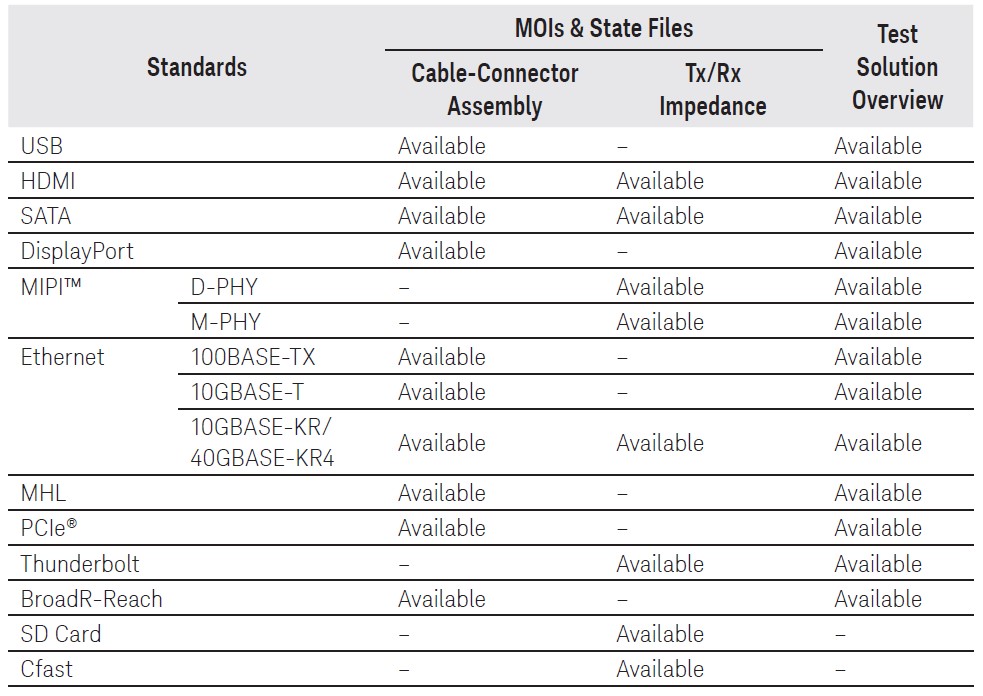

3. Wide Range of Certified Compliance Test Solutions

ENA TDR 은 20개 이상의 적합성 test 솔루션을 제공.

4. SI 설계 및 검증을 위한 필수 요소.
(1) 쉽고 직관적으로 사용이 가능해야 한다.

- 그래피컬한 UI 제공으로 누구나 쉽게 사용.

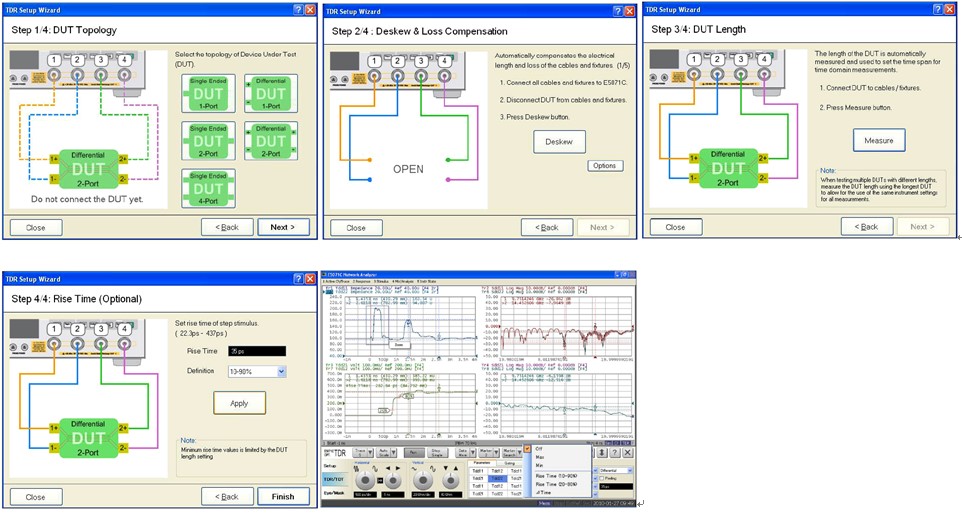

- Wizard는 모든 step 과 셋업을 쉽고 정확하게 운용할 수 있도록 한다.

(2) 빠르고 정확한 측정

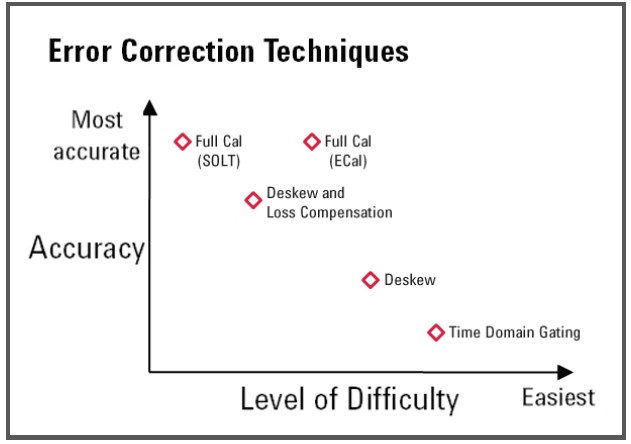

에러 보상
(1) Deskew
- 수학적으로 calibration 을 측정 지점 끝단으로 확장 및 보장한다.
- 테스트 셋업에 의한 지연시간 등을 제거.
- 쉽고 완벽하게 cable , fixture 등의 전송라인 셋업 및 분석이 가능하다.

(2) Time domain gating
- 시간 혹은 거리 정보를 이용한 간단한 게이팅(영역설정) 구현.
- 설정된 영역 구간에 실제측정 값이 아닌 정상적인 transmission line 으로 대체 구현.게이팅Software mathematically replaces the actual measured data in that section with data representing an “ideal” transmission line
- 이 기능을 통해 return loss등 변화된 값을 쉽고 빠르게 주파수 영영에서 정보 획득.

(3) Deskew and loss compensation
- 수학적으로 calibration 을 측정 지점 끝단으로 확장 및 보장한다.
- 테스트 셋업에 의한 지연시간 등을 제거.
- 고난이도의 문제 해결 및 정확성 보장.

(4) Full calibration
- Full calibration (Short/Open/Load/Thru (SOLT) calibration 지원
- 테스트 셋업에 의한 에러, delay & loss 등을 제거
- 가장 보편적이며 정확한 cal

(5) Electronic calibration (Ecal)
- ECal은 완벽한 solid-state calibration 솔루션
- 쉽고 빠르게 구현.

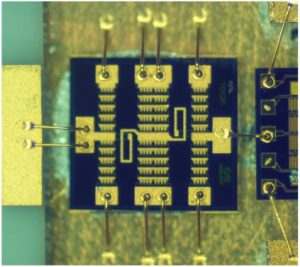

(3) ESD robustness

- 장비 내부에 보호회로 구현.
- 키사이트 자체 ESD 보호 칩 구현으로 ESD로부터 강한 입력 회로 구현.
- 아주 유수한 RF 성능 유지.









5. 프로브 악세서리 소개

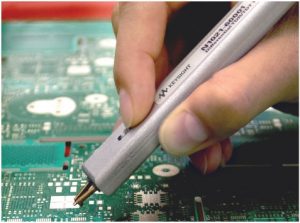

N1021B TDR/TDT Probe Kit
- 18 GHz, 100 Ω differential input impedance
- 조절 가능한 pitch, differential passive probe.
- 내부 휠 타입의 pitch 조절 기능 differential tips(2.54 mm)

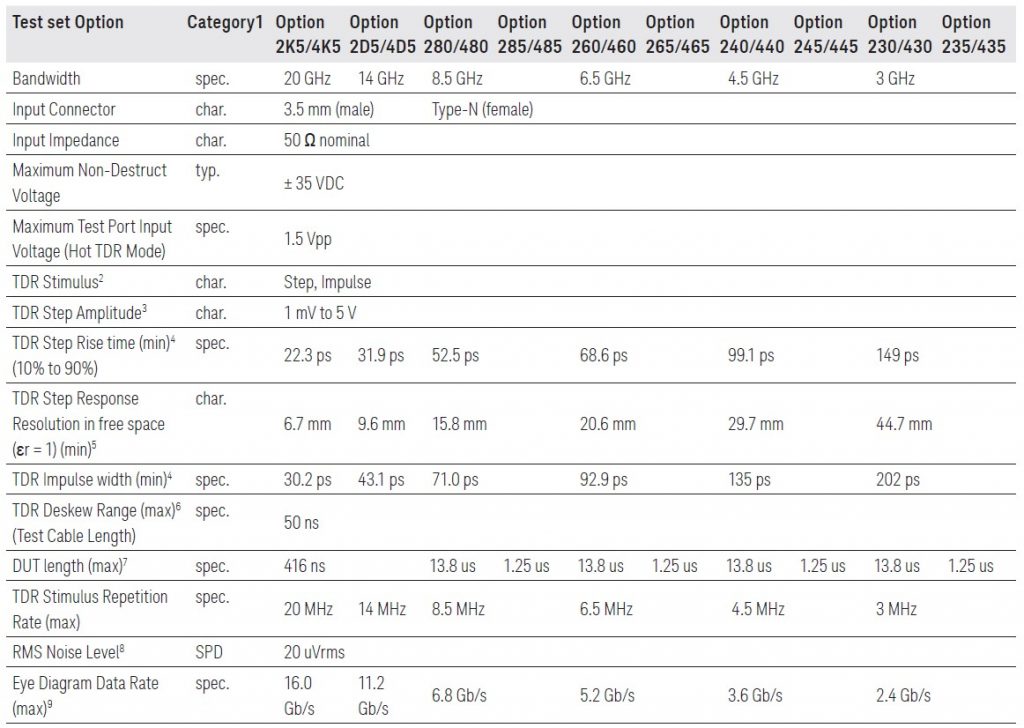

6. Key Specifications
